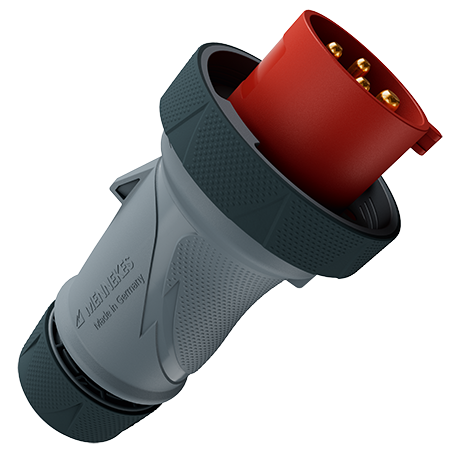

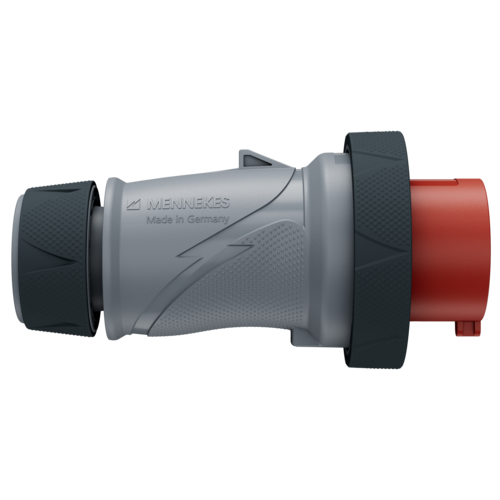

Fiche PowerTOP Xtra avec ErgoCONTACT 13627

Name: Fiche PowerTOP Xtra avec ErgoCONTACT
Brand: MENNEKES
SKU: 13627

Une technique robuste pour des conditions environnementales difficiles - la fiche PowerTOP Xtra convainc par ses facteurs de succès éprouvés : design ergonomique, facilité de montage, raccordement sûr et simple. Les fiches de la famille PowerTOP Xtra répondent à la classe de protection IP67 / IP69 et sont ainsi protégés non seulement contre l'immersion temporaire, mais aussi contre le nettoyage à haute pression.

Ampère 16 A 32 A

Pôles

Volt

Position horaire

technologie de raccordement par vis ErgoCONTACT
boîtier à forme ergonomique avec zones de préhension à picots
presse-étoupe en caoutchouc avec joint d’étanchéité
anneau à baïonnette caoutchouté

étanchéité à la poussière, à l'immersion temporaire et au nettoyage à haute pression
fermeture filetée et embout souple
assemblage rapide et verrouillage manuel du couvercle par loquet de sécurité
surface de marquage pour étiquettes autocollantes

Référence13627
EAN4015394302414
Unité d'emballage 10 Qté

ErgoCONTACT®

Technologie de raccordement par vis

Spécifications techniques

Fiche PowerTOP Xtra avec ErgoCONTACT 13627

Ampère	32 A
Pôles	4 p
Volt	400 V
Position horaire	6 h
Hertz	50-60 Hz
Technique de raccordement	bornes à vis ErgoCONTACT®
Contacts	Standard
Indice de protection	IP67 / IP69
Poids	390 g
Certification de conformité	VDE

Fiches techniques & téléchargements

Fiche PowerTOP Xtra avec ErgoCONTACT 13627

Information sur le produitFiche PowerTOP Xtra avec ErgoCONTACT 13627 PDF, 1 Mo

Données CAO 3D STPFiche PowerTOP Xtra avec ErgoCONTACT 13627 ZIP, 9 Mo

Données CAO 3D DWGFiche PowerTOP Xtra avec ErgoCONTACT 13627 ZIP, 7 Mo

Notice d'utilisation et de montageFiche PowerTOP Xtra avec ErgoCONTACT 13627 PDF, 2 Mo

Schémas et dimensions format portraitFiche PowerTOP Xtra avec ErgoCONTACT 13627 PNG, 157 Ko

Schémas et dimensions format paysageFiche PowerTOP Xtra avec ErgoCONTACT 13627 PNG, 338 Ko
