MENNEKES Fiche PowerTOP Xtra avec ErgoCONTACT 13623

Veuillez accepter les cookies marketing pour regarder cette vidéo.

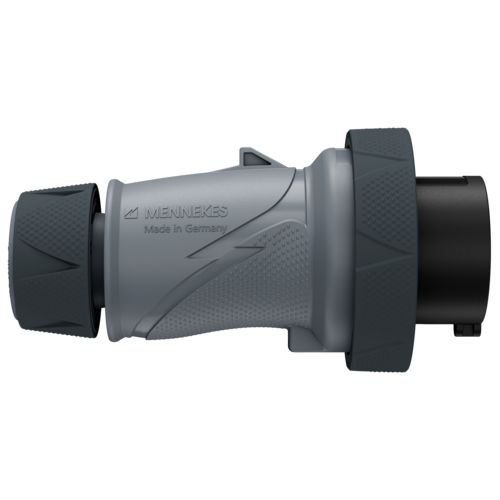

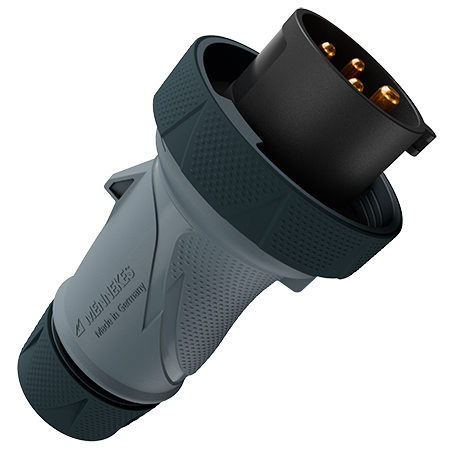

Fiche PowerTOP Xtra avec ErgoCONTACT 13623

Name: Fiche PowerTOP Xtra avec ErgoCONTACT
Brand: MENNEKES
SKU: 13623

Une technique robuste pour des conditions environnementales difficiles - la fiche PowerTOP Xtra convainc par ses facteurs de succès éprouvés : design ergonomique, facilité de montage, raccordement sûr et simple. Les fiches de la famille PowerTOP Xtra répondent à la classe de protection IP67 / IP69 et sont ainsi protégés non seulement contre l'immersion temporaire, mais aussi contre le nettoyage à haute pression.

Ampère 16 A 32 A

Pôles

Volt

Position horaire

technologie de raccordement par vis ErgoCONTACT
boîtier à forme ergonomique avec zones de préhension à picots
presse-étoupe en caoutchouc avec joint d’étanchéité
anneau à baïonnette caoutchouté

étanchéité à la poussière, à l'immersion temporaire et au nettoyage à haute pression
fermeture filetée et embout souple
assemblage rapide et verrouillage manuel du couvercle par loquet de sécurité
surface de marquage pour étiquettes autocollantes

Référence13623
EAN4015394309192
Unité d'emballage 10 Qté

ErgoCONTACT®

Technologie de raccordement par vis

Spécifications techniques

Fiche PowerTOP Xtra avec ErgoCONTACT 13623

Ampère	16 A
Pôles	4 p
Volt	500 V
Position horaire	7 h
Hertz	50-60 Hz
Technique de raccordement	bornes à vis ErgoCONTACT®
Contacts	Standard
Indice de protection	IP67 / IP69
Poids	240 g

Fiches techniques & téléchargements

Fiche PowerTOP Xtra avec ErgoCONTACT 13623

Information sur le produitFiche PowerTOP Xtra avec ErgoCONTACT 13623 PDF, 1 Mo

Données CAO 3D STPFiche PowerTOP Xtra avec ErgoCONTACT 13623 ZIP, 3 Mo

Données CAO 3D DWGFiche PowerTOP Xtra avec ErgoCONTACT 13623 ZIP, 3 Mo

Notice d'utilisation et de montageFiche PowerTOP Xtra avec ErgoCONTACT 13623 PDF, 2 Mo

Schémas et dimensions format portraitFiche PowerTOP Xtra avec ErgoCONTACT 13623 PNG, 157 Ko

Schémas et dimensions format paysageFiche PowerTOP Xtra avec ErgoCONTACT 13623 PNG, 338 Ko

Vidéos

Fiche PowerTOP Xtra avec ErgoCONTACT 13623

Veuillez accepter les cookies marketing pour regarder cette vidéo.

Directives

Fiche PowerTOP Xtra avec ErgoCONTACT 13623

REACh

RoHS

Produits appropriés

Fiche PowerTOP Xtra avec ErgoCONTACT 13623 avec IP67 / IP69

Prolongateur PowerTOP Xtra avec ErgoCONTACT

Référence 14623

Indice de protection: IP67 / IP69
Ampère: 16 A
Pôles: 4 p
Volt: 500 V
Technique de raccordement: bornes à vis ErgoCONTACT®

plus

Socle de prise de courant saillie DUO

Référence 5602407G

Indice de protection: IP67 / IP69
Ampère: 16 A
Pôles: 4 p
Volt: 500 V
Technique de raccordement: avec bornes à vis

plus

Socle de prise de courant saillie

Référence 5602407H

Indice de protection: IP67 / IP69
Ampère: 16 A
Pôles: 4 p
Volt: 500 V
Technique de raccordement: avec bornes à vis

plus

Socle de prise de courant saillie DUO R

Référence 5702407G

Indice de protection: IP67 / IP69
Ampère: 16 A
Pôles: 4 p
Volt: 500 V
Technique de raccordement: avec bornes à vis

plus

Accessoires appropriés

Fiche PowerTOP Xtra avec ErgoCONTACT 13623

Jeu de presse-étoupes PowerTOP Xtra G

Référence 42940

presse-étoupe caoutchouté, avec œillet de protection pour empêcher la saleté de s'accumuler, convient aux fiches et prolongateurs PowerTOP Xtra en 16 A

plus
